Описание
Четыре оптически изолированных концентратора RS485: Модель: RS485-HUB-4A (Оптическая изоляция между основными ветвями, каждая ветка между оптической изоляцией)
(Промышленный класс, антистатический, анти-помех, два трубных телевизора 600 Вт Молниезащита lightning, B3D090L 90V5KA)
Четыре оптически изолированных концентратора RS485 (RS485-HUB-4A) предназначены для решения сложных электромагнитных условий RS485 большие системные требования и дизайн RS485 концентратор-разделитель шины (концентратор). 485 концентраторов с использованием программного переключателя ASIC. Встроенный-4 изоляционный модуль постоянного/постоянного тока, выходной интерфейс RS485 с высокоскоростным оптроном 2500 В оптической изоляцией и двумя трубными телевизорами 600 Вт молниезащиты, b3D090L 90V5KA lightning разрядка может эффективно антистатический от шины RS485, молнии, перенапряжения и повреждения грунта и плохого оборудования.
В режиме RS485, используемая микросхема может обнаруживать направление потока данных и автоматически переключаться на цепь управления, трансиверы RS485 преобразуют легко решить проблему задержки. Расстояние передачи интерфейса RS485 выше 1500 м, стабильная производительность. Широко используется в платных системах автомобильных дорог, системе мониторинга дорог и системе сбора энергии, является высокой производительностью, отличной ценой данных интерфейс преобразования продуктов.

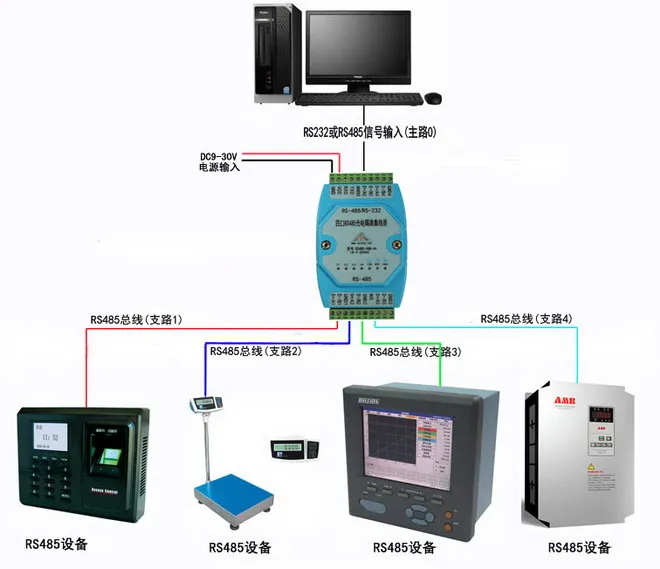

Четыре оптически изолированных концентратора RS485 (RS485-HUB-4A) обеспечивает соединение шины star RS485. Каждый порт имеет короткую цепь, защиту от открытого замыкания, оптическую изоляцию, пользователи могут легко улучшить структуру шины RS485, разделительные сегменты, повысить надежность связи. Когда молния или сбой оборудования генерирует, проблемы сети будут изолированы, чтобы обеспечить нормальную работу других сегментов. Эта возможность значительно повышает надежность существующих сетей RS485, эффективно сокращая время техобслуживание сети.
2----------D-/B4 slip 4-RS485 D-(B)
3 ---------- D +/A4 slip 4-RS485 D + (A)
4----------D-/B0 основная дорога 0-RS485 D-(B)
5 ---------- D +/A0 основная дорога 0-RS485 D + (A)
6 --------- GND0 основная дорога 0-сигнал земли (внутри подключен к GND)
7 ---------- TX0 основная дорога конца отправки 0-RS232 (с преобразователем превалирует)
8 ---------- RX0 0-RS232 приемный конец основной дороги (с преобразователем превалирует)
9 --------- VCC вход питания положительный терминал (9-30VDC)
10-------gnd отрицательный входной терминал питания (внутренний и GND0 подключен)
К правому распределению терминала следующим образом: (маркировочные бирки товара)
2----------D-/B3 скольжения 3-RS485 D-(B)
3 ---------- D +/A3 slip 3-RS485 D + (A)
4 --------- N/C air
5 --- GND2 филиал 2-сигнальная земля (оптической изоляцией с другими заземления сигнала)
6----------D-/B2 slip 2-RS485 D-(B)
7 ---------- D +/A2 slip 2-RS485 D + (A)
8 --- GND1 филиал 1-сигнальная земля (оптической изоляцией с другими заземления сигнала)
9---------d-/B1 скольжения 1-RS485 D-(B)
10---------D +/A1 slip 1-RS485 D + (A)
Семь индикатор сигнала:
Мощность (PWR) ---------- блестящая Электрическая работа на ступице
Передача (TXD) ----------- 0 быстрый мигание показывает основной путь к каждой ветке (1-4), чтобы отправить данные
Получить (RXD) ---------- быстрые вспышки представляет основной путь 0 получает Каждый филиал (1-4) Возвращенные данные
Сбой (E1) ------------ Быстрый мигание показывает, что главный дорожный филиал 1 0 получает данные, возвращенные устойчивый скольжения неисправность
Сбой (E2) ------------- Быстрый мигание означает, что главный дорожный филиал 2 0 получает данные, возвращенные устойчивый сбой 2
Сбой (E3) ------------ Быстрый мигание показывает, что основная дорога скольжения 3 0 получить данные, возвращенные устойчивый сбой скольжения 3
Сбой (Е4) ------------- Быстрый мигание показывает, что основная дорога 0 4 данные возвращены приемной веткой устойчивый сбой 4
♦ Совместимость со стандартами TIA/EIA RS-485
♦ Применение каждого порта обнаружения скорости, автоматическая изоляция неисправностей, восстановление.
♦ Автоматическая отправка/получение данных, без внешних сигналов управления потоком (RTS), истинная трехпроводная (TXD. RXD. GND) коммуникационная система
● Входной интерфейс: RS232 и RS485 интерфейсы
● Выходной интерфейс: четыре RS-485 интерфейса (между основной веточной оптической изоляцией, оптической изоляцией между каждой веткой)
♦ Скорость связи: 300BPS-200KBPS
【Источник питания: 9-30VDC/500mA (широкий вход напряжения, внутренний регулятор мощности, выделенный модуль изоляции)
【Rs485 интерфейсы могут быть подключены к каждому каналу RS485 интерфейс устройства 128
♦ Расстояние связи:> 1,5 км (9,6 кбит/с)
♦ Индикация сигнала: семь сигнальных световых сигналов (PWR), отправка (TXD), получение (RXD), неисправность (E1-E4)
● Режим работы: асинхронный полудуплексный (RS485)
♦ Улучшенная Оптическая изоляция (изоляционное напряжение 2,5 KVrms/500VDC изоляция), четыре выделенных модуля постоянного тока/постоянного тока, RS485 обеспечивают защиту от молнии на линии 2 Кормление-телевизионная трубка 600 Вт lightning, B3D090L разрядка 90V5KA lightning, всплеск, + защита от ЭСР и предотвращение помех-15 кВ/
● Электрический интерфейс: интерфейс RS232C десять терминалов, интерфейс RS485 до десяти терминалов
♦ Носитель передачи: витая пара или экранированный кабель
♦ Размер: 120 мм * 70 мм * 25 мм
● Среда: от-40 до 85 °, относительная влажность от 5% до 95%
♦ Применяется ко всем коммуникационным программным обеспечением для использования, подключения и воспроизведения
Дополнительные БольшиеБаза для рейки (пожалуйста, укажите при заказе)
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- RS485-HUB-4A
- Тип выхода
- RS485
- Бренд
- PLCOME
