Описание

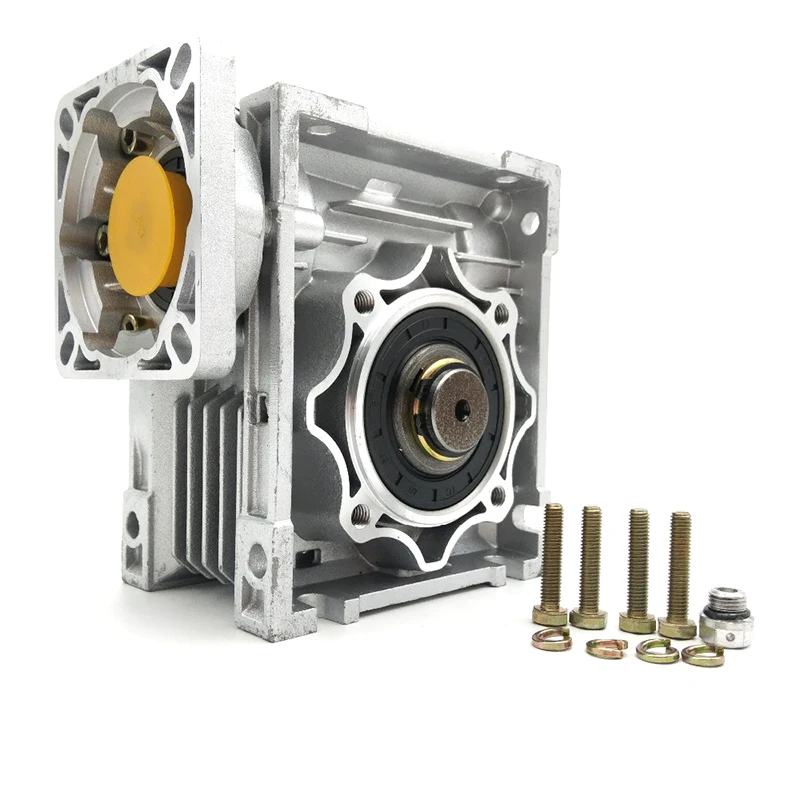

NMRV050 червячный редуктор 100:1 14 мм 19 мм Входной вал 90 градусов червячный редуктор скорости NEMA42 для серводвигателя шаговый двигатель
1. Турбо-червячный редукторВыбор типа
| Стол-1 шт. | |
| Модель | NMRV050-100 |
| Тип | Worm-Шестерни редуктор |
| Скорость соотношение | 100:1 |
| Вход диаметр Размеры | 14/19 мм (по умолчанию = 19 мм) |
| Вход модель фланца | NEMA32/34/36/42/52(По умолчанию = NEMA42) |
| Шпунт | NEMA42 по умолчанию = 95 мм |
| Выход диаметр Размеры | 25 мм |
| Страна происхождения | Китай (один год гарантии) |
| Применение | Сочетается с сервоприводом/шаговым двигателем |
| Товары Цвет | Синий/Argentate (по умолчанию: Argentate) |
Уважаемые покупатели, обратите внимание:
Этот список будет доставлен в соответствии сTable1, Если нет, пожалуйста, сообщите нам, какой тип товара вам нужен. Например:
МоторРисунок Скорость соотношение Вход/Выход диаметр(C) Вход Квадратный фланец Диаметр вала (мм): Длина(A) Дистэйн диагонального винта(D) Шпунт(B)
2. Общие характеристики (несколько вариантов)
| Модель | NMRV050 |
| Скорость соотношение диапазон | 5/7. 5/10/15/20/25/30/40/50/60/80/100 |
| Диаметр входного вала для двигателя | 14 мм/19 мм для шагового и серводвигателя |
| Фланцевая рама (A * A) | 80*80 86*86 90*90 см110*110130*130 мм |
3. Спецификация квадратного входного фланца (мм)
Центр Расстояние | Матч Мотор Рама | Шпунт | Расстояние Диагональ винт | Длина | Вход диаметр Размер | Выход диаметр Размер |
| RV30 | 57*57 | 38 | 66 | 20 | 9/11 (мм) | 14 мм |
| 90*90 см | 83 | 104 | 27 | |||
| 104*104 | 94/95 | 120 | 30 | |||
| RV40 | 60*60 | 50 | 70 | 26 | 11-14 (мм) | 18 мм |
| 80*80 | 60/70/73 | 90 | 27 | |||
| 86*86 | 60/70/73 | 90 | 27 | |||
| 90*90 см | 83 | 104 | 27 | |||
| 104*104 | 94/95/98 | 120 | 30 | |||
| RV50 | 80*80 | 60/70/73 | 90 | 27 | 14/19 (мм) | 25 мм |
| 86*86 | 60/70/73 | 90 | 27 | |||
| 90*90 см | 83 | 104 | 27 | |||
| 110*110 | 85/95 | 120 | 27 | |||
| 130*130 | 100/110 | 145 | 31 | |||
| RV63 | 80*80 | 70 | 90 M6 | 31 | 14/19/ 22/24 (мм) | 25 мм |
| 110*110 | 95 | 120 | 46 | |||
| 130*130 | 85/100/110 | 145 | 40 | |||
| RV075 | 110*110 | 85 | 120 | 46 | 19/22/ 24/28 (мм) | 28 мм |
| 130*130 | 110 | 145 | 40 |
4. Множественный выбор
Существует множество вариантов редуктора серии RV050 в соответствии с чертежами. При необходимости, пожалуйста, свяжитесь с нами!
Сопутствующие горячие продажи Червячные редукторы
Похожие NEMA52 RV50 RV63 RV90 червячный редуктор для сервопривода/шагового двигателя:
| Модель | Межцентровое расстояние | Соотношение | Фланец | Применение | Ссылка |
| NMRV050-100 | NMRV050 | 100:1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-15 | NMRV063 | 15:1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-20 | NMRV063 | 20:1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-30 | NMRV063 | 30: 1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-40 | NMRV063 | 40: 1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-50 | NMRV063 | 50: 1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-60 | NMRV063 | 60: 1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV063-100 | NMRV063 | 100:1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
| NMRV090-100 | NMRV090 | 100:1 | NEMA52 | Для сервопривода/шагового двигателя | Покупате прямо сейчас |
Характеристики
- Бренд
- ToAuto
- Зубчатый перебор
- Червячный редуктор
- Номинальная мощность
- 0.15kw~0.75kw
- Скорость на выходе
- =Input speed / 100
- Номер модели
- NMRV050-100
- Скорость на входе
- Max. 2000rpm
- Speed Ratio
- 100:1
- Input Bore Size
- 14/19mm (default=19mm)
- Input Flange Model
- NEMA32/34/36/42/52 (default=NEMA42)
- Rabbet
- NEMA42 default=95mm
- Output Bore Size
- 25mm
- Application
- Matched with Servo/Stepper Motor
- Goods Color
- Blue/Argentate (default: Argentate)
