Маршрутизатор с ЧПУ 4 оси комплект, TB6600 4 оси драйвер шагового двигателя+ mach3 5 оси breakout board+ 4 шт. nema23 270oz-in мотор+ 36 в источник питания

Описание

TB6600-T4 4 оси драйвер платы:

Особенности:

1. Входная мощность постоянного тока: + 14 V ~ 40 V;

2. Выходной ток: 0 ~ 4.5A, ток плавный регулируемый;

Выходная мощность 3,12 в: Максимальный выходной ток 2A, для контроллера с ЧПУ или интерфейсной платы Mach3;

4. Автоматическая функция половинного тока: когда двигатель останавливается, ток в режиме ожидания автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;

5. Mircostep: 1, 2, 4, 8, 16;

6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум водителя.

7. Защитная Форма: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса 200 кГц.

9. Использование PWM Чоппер-типа одночипового биполярного синусоидального микро-шагового режима управления током

10. Габариты:192 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

Порты ввода/вывода:

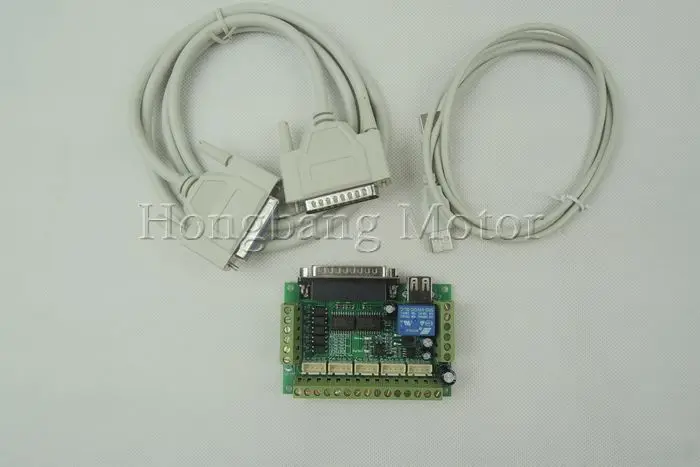

5 оси коммутационная плата:

Особенности:

1, поддержка MACH3 и других компьютерных программного обеспечения, которые поддерживают параллельное управление портом.

2, USB блок питания и периферийные устройства с питанием от фазы разделения для защиты безопасности компьютера.

3, периферийный широкий вход напряжения, 12-24 В, и функция анти-реверса.

4, весь входной сигнал, весь светильник lotus изолирован, к которому можно получить доступ Аварийная остановка на ноже, предел для защиты компьютерной безопасности.

5, весь путь к выходному порту реле, переключатель шпинделя управления. Выходной порт p17.

6, весь путь через оптрон изолированный 0-10 в аналоговый выход напряжения можно контролировать с помощью соответствующего аналогового преобразователя интерфейса для управления скоростью вращения шпинделя. Выходной порт P1 порт.

7, откройте все 17 портов, которые могут быть доступны с оптопары для езды на автомобиле, 5 с одноосным шаговым двигателем может контролироваться.

8, P1 как PWM выходы можно контролировать с помощью оптопары входного регулятора шпинделя.

9, может быть доступен общим катодом или общим анодом входного уровня до 5 В привода.

Типичные применения:

TB6600-T4 Установка Размеры:

Шаговый двигатель

Импульсный источник питания светодиодного табло

1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность

Тест на сжигание при полной нагрузке (3.100%)

4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 110 В/220 В

8.Выходное напряжение: 36 В

9.Выход ток: 9.7A

10.Выходная мощность: 350 Вт

11. 1 год гарантии

12. Размер: 215*115*50 мм (Д * Ш * В)
