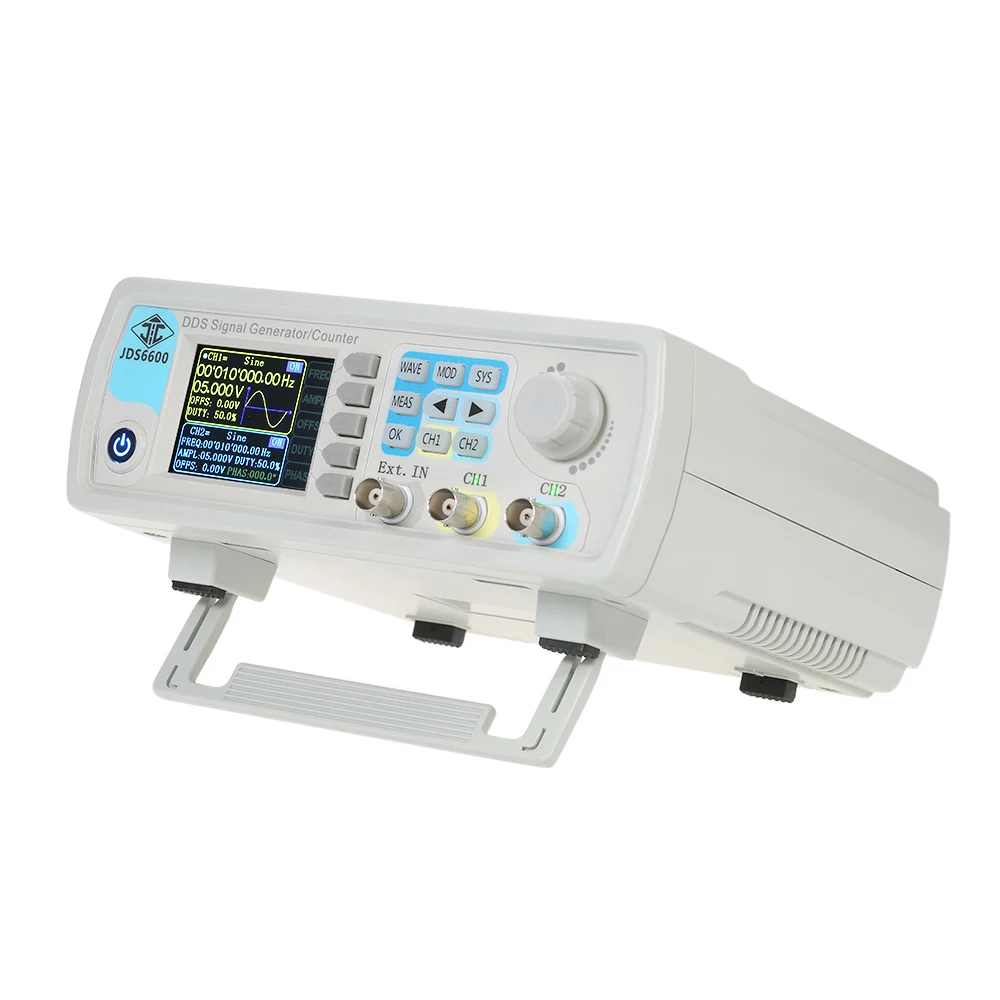

Цифровая двухканальный DDS генератор Функция генератор сигналов произвольной формы генератор импульсов 1Hz-100 МГц Частотомер 200MSa/s 15 МГц

Двухканальный функциональный генератор сигналов из этой серии-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает большой масштаб интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокоточным осциллятором в качестве основания во внутренней цепи, что делает сигналы более стабильными. SMT процесс может значительно улучшить анти-помехи и срок службы инструмента. Он имеет полностью независимый двухканальный сигнал DDS и выход уровня ttl, может генерировать сигналы синуса/треугольника/квадрата/sawtooth/импульсной волны, белого шума и т. Д. этот инструмент имеет идеальное сочетание для высокой удобства использования, превосходных технических параметров и нескольких функций в генерации сигнала, сканировании формы волны, измерительных параметров и использования. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:
Adopt320*240 2,4 "TFT цветной ЖК-дисплей, Одновременно отображать параметры CH1 и CH2.
Возможность воспроизводить шаблоны пользовательской формы волны.
Применение Мягкие силиконовые ключиВместо традиционных патч-клавиш, высокая чувствительность и удобство в эксплуатации.
ИспользованиеТехнология прямого цифрового синтеза DDSДля получения точного, стабильного и низкого искажения выходного сигнала.
Макс. Выходная частота(Синусоида) до 15 МГц/30 МГц/40 МГц (опционально), 200 MSA/s частота дискретизации и 14 бит вертикальное разрешение.
Полностью независимый двухканальный выход, Синхронизация работы и регулируемая фазовая разница.
Большое улучшение для производительности квадратных волн, квадратный диапазон частот до 15 МГц без искажений.
60 групп произвольных волн функция хранения, Глубина памяти каждой группы составляет 2048*14 бит.
Высокая точность и разрешение частоты: Точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0,01 uhz.
Высокое разрешение амплитуды: Минимальное амплитудное разрешение может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%.
Функция развертки: Функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; направления вперед, назад и круглый ход развертки.
С функцией импульсного вывода поезда: Позвольте единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: Может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-9,99 V ~ 9,99 V ДИАПАЗОН СМЕЩЕНИЯ постоянного тока, разрешение смещения: 0,01 V.
С функцией вывода цифрового сигнала, Диапазон вывода CMOS 0 ~ 10 В.
Функции хранения: Может хранить 100 групп параметров, заданных пользователем, и извлекать их в любое время.
Функции счетчика: С режимами соединения постоянного и переменного тока.
Произвольная функция редактирования волн: Пользователь может изменить произвольную волну на ПК, а затем загрузить для вывода с прибора.
Связь функция: ПК может использоваться для управления прибором.
С выходной защитой от короткого замыкания: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.
Технические характеристики:

Параметры частоты
Синусоидальная волна диапазон(По желанию)	0 Гц ~ 15 МГц	0 Гц ~ 30 МГц	0 Гц ~ 40 МГц
Квадратный Диапазон волн	0 Гц ~ 15 МГц	0 Гц ~ 15 МГц	0 Гц ~ 15 МГц
Треугольники Диапазон волн
Пульсовой волны Диапазон	0 Гц ~ 6 МГц	0 Гц ~ 6 МГц	0 Гц ~ 6 МГц
Произвольный Диапазон волн
Ttl цифровой сигнал волны
Прямоугольная волна времени нарастания импульсов	≤25ns	≤20ns	≤20ns
Мин. Частота Разрешение	0,01 & микро; Гц (0,00000001 Гц)
Точность частоты	+/-20ppm
Стабильность частоты	+/-1ppm/3 ч
Параметры формы волны
Типы сигналов	Синусоидальный/треугольный/квадратный/импульсный (рабочий цикл регулируется) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/Exponential Rise/Exponential Fall/Tone/Sinc Pulse/Lorentz Pulse, и 60 видов пользовательских форм сигналов
Сигналов Длина	2048 точек
Сигналов частота дискретизации	200MSa/s
Сигналов вертикальный Разрешение	14 бит
Синусоида	Гармоническое подавление	≥45 дБ (<1 МГц); ≥40 дБ (1 МГц ~ 20 МГц)
	Суммарный коэффициент гармонических искажений	<0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратная и пульсовой волны	Выброс (квадратный)	≤5%
	Диапазон рабочего цикла (пульс)	0.1% ~ 99.9%
Пилообразный сигнал	Линейность	≥98% (0,01 Гц ~ 10 кГц)
Выход Paramaters
Диапазон амплитуды	Frequency≤10MHz	10 МГц <Frequency≤30MHz	Частота> 30 МГц
	0Vpp ~ 20Vpp	0Vpp ~ 10Vpp	0Vpp ~ 5Vpp
Амплитуда Разрешение	1mV
Амплитуда стабильности	+/-0.5%/5 ч
Амплитудно-это действительно плоский экран	+/-5% (<10 МГц); +/-10% (> 10 МГц)
Сигналов Выход
Выход сопротивление	50Ω +/-10% (стандартный)
Защита	Все выходы сигнала могут работать в течение 60 с под нагрузкой короткого замыкания.
DC офсетная печать
Офсетная печать диапазон	Амплитуда выхода> 4 V	0,4 в <амплитуда выхода ≤4в	0 <амплитуда выхода ≤0. 44 в
	-9,99 В ~ 9,99 в	-2,5 В ~ 2,5 в	-0,25 В ~ 0,25 в
Офсетная печать Разрешение	0,01 V
Фазы параметры
Фазы диапазон	0 ~ 359,9 °
Фазы Разрешение	0,1 °
Ttl/COMS Выход
Низкий уровень	<0,3 V
Высокий уровень	1 V ~ 10 V
Уровень подъема/время падения	≤20ns
Внешние измерения
Частотомер	Частотный диапазон	1 Гц ~ 100 МГц
	Точность	Время ворот непрерывно регулируется между 0,01 s ~ 10 s
Счетчик	Диапазон измерений	0 ~ 4294967295
	Муфта режим	2 вида режимов соединения: DC и AC
	Подсчитывая режим	Ручной Управление
Вход сигнала Напряжение диапазон	2Vpp ~ 20Vpp
Импульсный Ширина измерения	0,01 NS разрешение, 20 s Макс. Измерения времени
Период измерения	0,01 NS разрешение, 20 s Макс. Измерения времени
Развертки Функция
Развертки канала	CH1 или CH2
Развертки Тип	Линейный развертки, бревна развертки
Время развертки	0,1-999,9 с
Диапазон настройки	Произвольно устанавливается между начальной и стоп-точками
Развертки направление	Вперед, назад и обратно
Общие параметры
Дисплей	Дисплей Тип	2,4 "TFT цветной ЖК-дисплей
Хранение и загрузка	Количество	100 групп
	Расположение	От 00 до 99 (по умолчанию извлечение данных 00 в состоянии загрузки)
Произвольная волна	Количество	От 1 до 60, полностью 60 групп (по умолчанию 15 групп в состоянии загрузки)
Интерфейс	Тип интерфейса	USB безобрывный Интерфейс
	Расширение Интерфейс	Последовательный Интерфейс режима уровня ttl, удобный для вторичного развития
	Связь скорость	Принять Стандартный 115200bps
	Связь протокол	Используя командную линию, соглашение
Питание	Тип штекера(По желанию)	Вилка стандарта США/вилка стандарта ЕС
	Напряжение диапазон	DC5V±0. 5 V
Условия окружающей среды	Температура: 0 °C ~ 40 °C; Влажность: <80%
Размер	19,5*17,5*7 см/7,67*6,9 * 2.75in
Вес	542 гр/19,13 унций
Посылка Размеры	24*21*9,5 см/9,45*8,3 * 3.74in
Посылка Вес	960 г/34 унции

Посылка список:
1 * генератор источника сигнала
1 * USB кабель
1 * CD-плеер
1 * Мощность адаптер
2 * BNC зажимы кабель
