Купить ZC-MD545 Драйвер шагового двигателя контроллер 5A 12-40VDC 16 микро-шаг для ЧПУ фрезерный станок 57,42, 60,39 шаговый двигатель

Описание

Обратите внимание:

Дорогие друзья!,

Для повышения скорости и эффективности работы и улучшения услуг для покупателей,..

Кроме того,БразилияИАргентинаПокупателей, пожалуйста, укажите это в сообщении вашКоды налогоплательщика (CPFИлиНомер CUITНомер после оплаты!

РусскийКлиент лучше всего сообщит полное имя или повлияет на время доставки.

Спасибо за помощь!

Посылка включает в себя:

(1 шт.);ZC-MD545Драйвер шагового двигателя(5A, 12-40VDC, 16 микро-шаг)

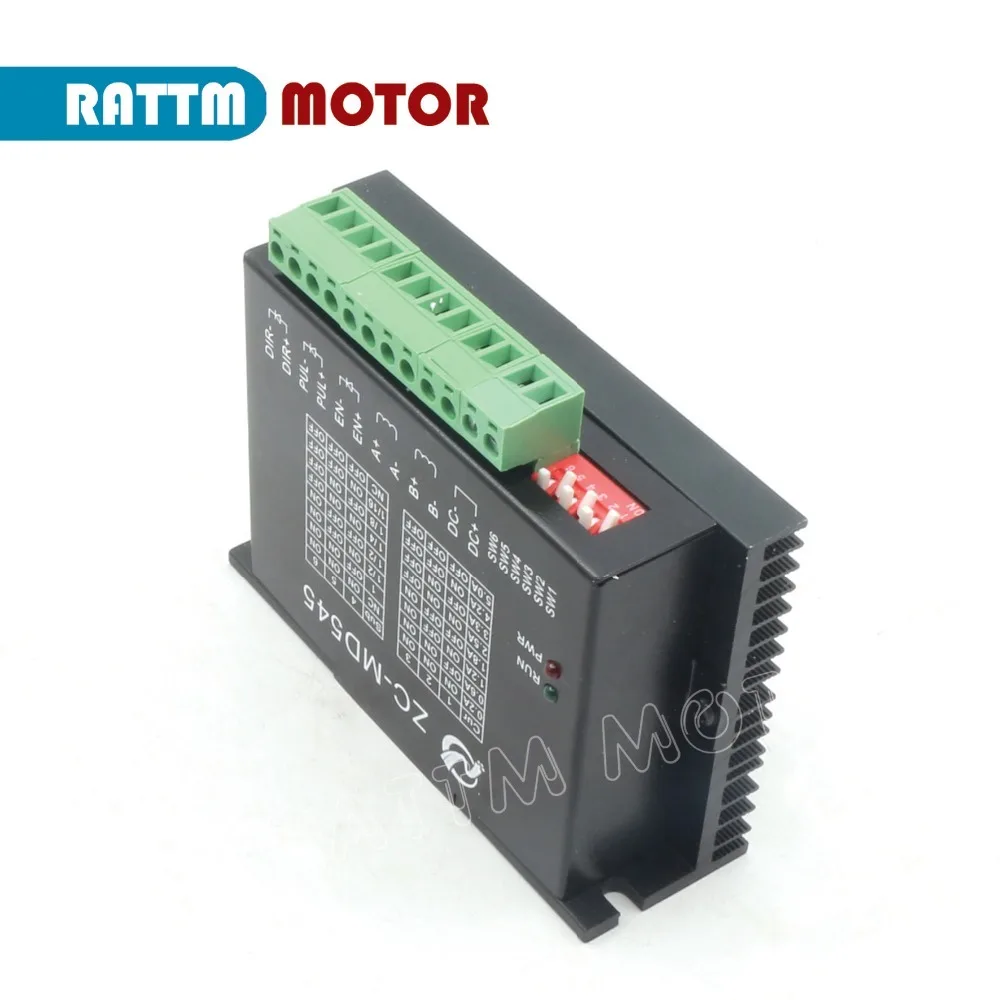

ZC-MD545 Драйвер шагового двигателя контроллер 5A 12-40VDC 16 микро-шаг для ЧПУ фрезерный станок 57,42, 60,39 шаговый двигатель

ZC-MD545Драйвер шагового двигателя:

1 Введение

ZC-MD545 Драйвер шагового двигателя является профессиональным двухфазным Драйвер шагового двигателя, который

Может понять мотор положительного или инверсии управления. S5, S6, S4 bit dial switchs' функция соответствует 6 элементам управления (1, 2, 4, 8, 16), и S1, S2, функция переключения циферблата S3 соответствует 6 току управления (0.2A, 0.6A, 1.2A, 1.8A, 2.5A, 3.3A, 4.2A, 5A). Подходит для вождения 57, 42, 60, 39 (двухфазный или четырехфазный Гибридный) шаговый двигатель. Драйвер имеет характеристики низкого шума, небольшая вибрация и стабильную работу.

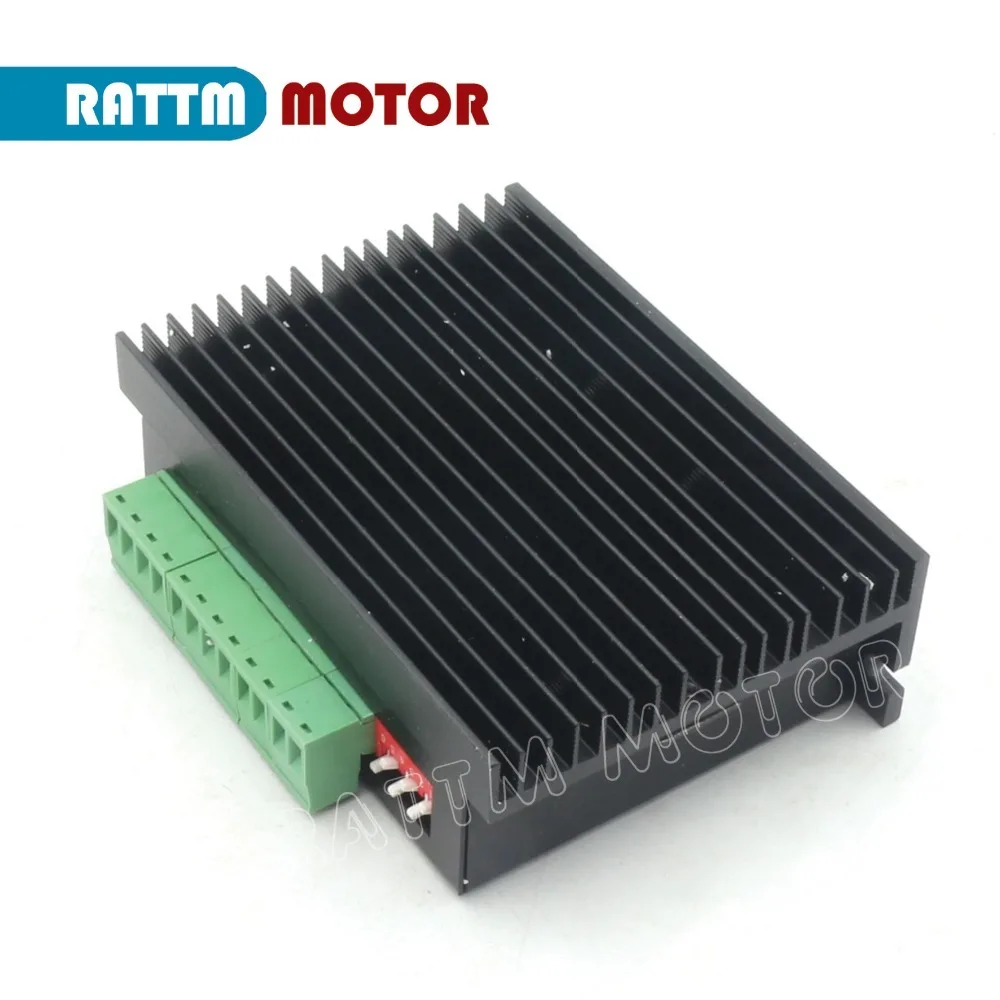

ZC-MD545 Драйвер шагового двигателя контроллер 5A 12-40VDC 16 микро-шаг для ЧПУ фрезерный станок 57,42, 60,39 шаговый двигатель

2. Особенности:

Оригинальный новый японский чип драйвера Toshiba TB6600.

Ток на 3 набора переключателей.

Интерфейс принимает высокоскоростной оптрон.

Шесть сегментов регулируется.

Автоматический поток уменьшает тепло.

Большая польза плавников к низкой температуре.

Обратная защита входного напряжения.

Защита от перегрева, перегрузки по току короткого замыкания.

3. Электрические параметры:

Вход напряжения	12 ~ 40VDC
Вход ток	0,2 ~ 5.0A
Выход ток	0,2 ~ 5.0A
Максимальная мощность	250 W
Подразделение	1, 2, 4, 8, 16
Температура	-10 ~ 45 deg Температура хранения-40 deg-70 deg
Влажность	Не роса, не воды
Газ	Горючий газ и электричество не допускается
Вес	0,2 кг

4. Подделение и Настройка тока кодовыми переключателями

Внимание: переключатель циферблата нажимается вниз: вкл.

(1) подделение: Настройка S4, S5, S6.

SUB	S4	S5	S6
NC	На	На	На
1	OFF	На	На
2	На	OFF	На
2	OFF	OFF	На
4	На	На	OFF
8	OFF	На	OFF
16	На	OFF	OFF
NC	OFF	OFF	OFF

(2) ток: Настройка S1, S2, S3.

Е	S1	S2	S3
0.2A	На	На	На
0.6A	OFF	На	На
1.2A	На	OFF	На
1.8A	OFF	OFF	На
2.5A	На	На	OFF
3.3A	OFF	На	OFF
4.2A	На	OFF	OFF
5A	OFF	OFF	OFF

5. Входное клеммное соединение (контрольный сигнал)

Три входных сигнала, во-первых: шаги в импульсный сигнал PUL +, PUL-; во-вторых: направление

Сигнал DIR +, DIR-; третий: свободный входной сигнал EN +, EN-. Входной сигнальный интерфейс

Имеет два вида способа подключения, пользователь может использовать общий анод или общий катод

Метод.

(1) Общий метод анода

PUL +, DIR +, EN + подключены к источнику питания к системе управления, если

Источник питания 5 В может получить прямой доступ, если источник питания больше 5 в должен быть

Внешний плюс токовый ограничительный резистор R, обеспечить 8-15 мА ток вождения для привода

Внутренние анод. Если напряжение питания 12 В: 1 к; если напряжение питания 24 В: струнный резистор 2 К.

(2) общий катод

PUL-, DIR-, EN-подключены к наземному терминалу системы управления; импульсный входной сигнал соединен с PUL +, и сигнал направления подключен к DIR +, и свободный сигнал подключен к EN +. Если напряжение сигнала больше 5 В, R ограничительного сопротивления является таким же, как у общего анода.

6. Размер механической установки
