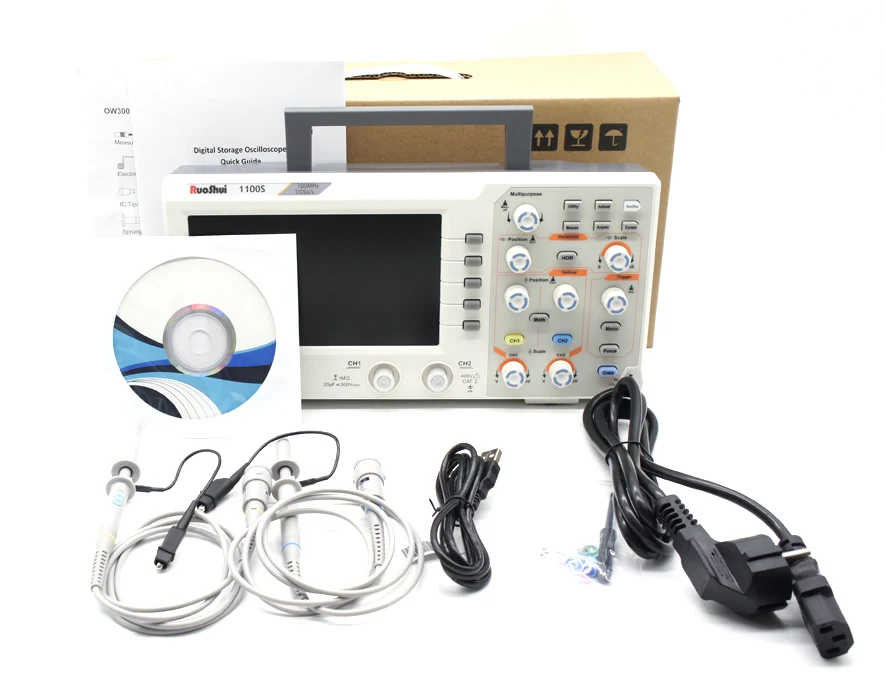

Купить RuoShui 1100S осциллограф 100 МГц 2 канала 1GSa/s Портативный экономичный цифровой осциллограф цветной экран usb осциллографы

Описание

RuoShui 1100 S осциллограф 100 МГц 2 канала 1GSa/s Портативный экономичный цифровой осциллограф цветной экран ЖК-дисплей длина записи 10 K usb осциллографы

Описание:

100 МГц полос пропускания 2 Каналы 1GSa/s частота дискретизации в реальном времени Большой (7,0 дюйма) цветной дисплей, WVGA (800x480) Длина записи до 10 K Режим триггера: край/ширина импульса/линия выбор видео/Слип/сверхурочные и т. Д. Usb-хост и подключение устройств, стандартный Несколько автоматических измерений Четыре Математические Функции, включая стандарт FFTs Предоставляет программное обеспечение для анализа ПК в реальном времени VGA дополнительно

Программное обеспечение:

Операционная система: Windows NT, Windows 2000, Windows XP, VISTA

ТТХ			Инструкция
Пропускная способность			RUOSHUI 1020 S	20 МГц
			RUOSHUI1050S	50 МГц
			RUOSHUI 1100 S	100 МГц
Канал			2 каналов
Приобретение	Режим		Нормальное, пиковое определение, усреднение
	Частота дискретизации (В реальном времени)		RUOSHUI 1020 S	100 MS/s
			RUOSHUI 1050 S	500 MS/s
			RUOSHUI 1100 S	1 GS/s
Вход	Вход муфта		Постоянный ток, переменный ток, Заземление
	Вход сопротивление		1 мΩ±2%, параллельно с 20 пф±5 ПФ
	Вход муфта		1X, 10X, 100X, 1000X
	Макс. Входное напряжение		400 В (DC + AC, PK-PK)
	Канал-канал изоляции		50 Гц: 100: 1 10 МГц: 40: 1
	Задержка времени между каналом (типичная)		150 ps
	Предел пропускной способности		RUOSHUI 1020 S RUOSHUI 1050 S	Не поддерживает
			RUOSHUI 1100 S	20 МГц, полная полоса пропускания
Горизонтальный Системы	Частота дискретизации диапазон		RUOSHUI 1020 S	0,5 с/с ~ 100 MS/с
			RUOSHUI 1050 S	0,5 с/с ~ 500 MS/с
			RUOSHUI 1100 S	0,5 с/с ~ 1 ОО/с
	Интерполяция		(Синкс)/х
	Максимальная длина записи		10 K
	Скорость сканирования (S/div)		RUOSHUI 1020 S	5 ns/div-1000 s/div, Шаг на 1-2-5
			RUOSHUI 1050 S RUOSHUI 1100 S	2 ns/div-1000 s/div, Шаг на 1-2-5
	Частота дискретизации/точность времени реле		± 100 частей на миллион
	Точность интервала (△T) (DC-100 МГц)		Один: ± (1 интервал времени + 100 ppm×чтение + 0,6 ns); Средний> 16: ± (1 интервал времени + 100 ppm×чтение + 0,4 ns)
Вертикальной системы	Вертикальное разрешение (A/D)		8 бит (2 канала одновременно)
	Чувствительность		5 мВ/див ~ 5 В/Див
	Перемещения		± 2 в (5 мВ/див-100 мВ/див) ± 50 в (200 мВ/div-5 В/div)
	Аналоговая полоса пропускания		RUOSHUI 1020 S	20 МГц
			RUOSHUI 1050 S	50 МГц
			RUOSHUI 1100 S	100 МГц
	Один пропускная способность		Полная пропускная способность
	Низкая частота		≥10 Гц (на входе, соединение переменного тока,-3 дБ)
	Время подъема (на входе, обычно)		RUOSHUI 1020 S	≤ 17,5 ns
			RUOSHUI 1050 S	≤ 7,0 ns
			RUOSHUI 1100 S	≤ 3,5 ns
	DC усиления точность		± 3%
	Точность постоянного тока (средняя)		Дельта-Вольт между любыми двумя средними рядами ≥16 сигналов, приобретенных с одинаковой настройкой области и условиями окружающей среды (△V): ± (3% Чтение + 0,05 div)
	Сигнал перевернутый ВКЛ/ВЫКЛ
Измерение	Курсор		△V, △T, △T & △V между курсоры Авто курсор
	Автоматический		Период, частота, среднее, PK-PK, среднеквадратичное значение, Макс., мин., верх., основание. + рабочий цикл,-рабочий цикл, задержка A & rarr; B, Задержка A & rarr; B, Цикл RMS, курсор RMS, экранный режим, фаза, + количество импульсов,-количество импульсов, подсчет краев подъема, подсчет краев падения, площадь и площадь цикла.
	Сигналов математика		+,-, *,/, FFT
	Хранение сигналов		16 сигналов
	Лиссажу рисунок	Пропускная способность	Полная пропускная способность
		Разность фаз	± 3 градуса
Связь порт	USB 2,0 (usb-накопитель)
Счетчик	Поддержка

Триггер:

ТТХ			Инструкция
Триггер диапазон уровня	Внутренний		± 5 div от центра экрана
Точность пускового уровня (типичная)	Внутренний		±0. 3 div
Выселениям	В соответствии с длиной и временем записи
Триггер выравнивание диапазон	100 нс-10 С
50% Настройка уровня (Обычная)	Частота входного сигнала ≥ 50 Гц
Фронту сигнала	Наклон	Расти, падать,
Видео вспышка триггера	Модуляции	Поддержка стандартных систем вещания NTSC, PAL и SECAM
	Номер лески диапазон	1-525 (NTSC) и 1-625 (PAL/SECAM)

Общие технические параметры

Дисплей

Дисплей Тип	7 "цветной ЖК-дисплей (жидкокристаллический дисплей)
Разрешение дисплея	800 (горизонтальный) × 480 (вертикальный) пикселей
Дисплей Цвета	65536 цветов, TFT экран

Выход компенсатора зонда

Выходное напряжение (типичное)	Около 5 В, с пиковым-пиковым напряжением ≥1 МОм.
Частота (обычная)	Квадратная волна 1 кГц

Мощность

Сетевой Напряжение	100-240 вакуумов, 50/60 Гц, CAT Ⅱ
Мощность потребления	<15 Вт
Предохранитель	2 А, T класс, 250 В

Защита окружающей среды

Температура	Рабочая температура: 0 ℃-40 ℃ Температура хранения:-20 ℃-60 ℃
Относительная влажность	≤ 90%
Высота	Рабочий режим: 3000 м Нерабочее: 15000 м
Метод охлаждения	Естественное охлаждение
